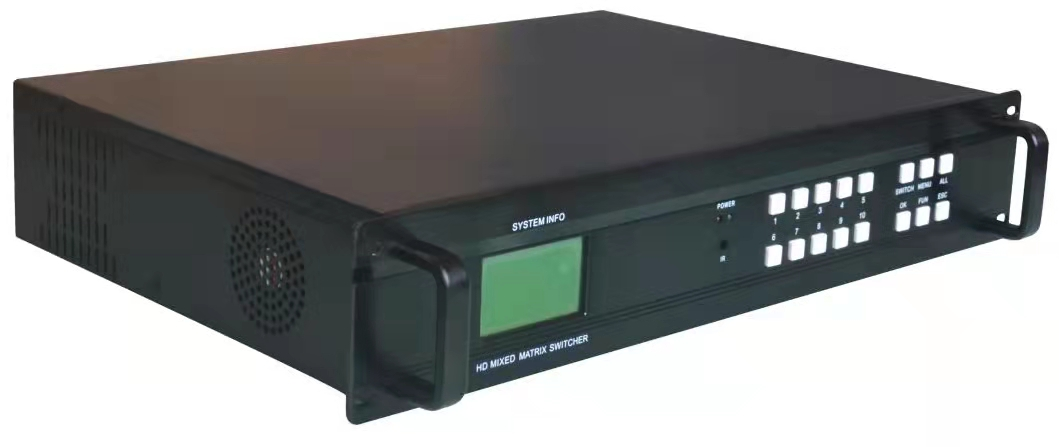

高清混合矩阵切换器, 采用工业级设计，实时自动计算任意个输出端显示器的EDID信息的交集，合集，支持带电热插拔，可以7X24小时在线升级，支持实时硬件升级扩展。输入信号支持VIDEO, VGA, RGB, DVI, HDMI,SDI。输出信号支持VIDEO, VGA, RGB, DVI, HDMI,SDI，默认输出为VGA、DVI兼容模式，可支持1080p、720p的YPbPr格式，用户可以设定。最大支持32输入，32输出。主要应用于广播电视工程，电视教学、指挥控制中心等场合。 带有断电现场切换记忆保护、蓝屏LCD液晶显示、音视频同步或分离切换等功能，具备RS232通讯接口，可以方便与电脑PC、US-CULUD、US-MAIN、US-AND、US-PAD真人语音可编程中控系统等设备配合使用。
高清混插系列矩阵技术规格：
●输入接口类别
VGA输入卡，HD15PIN（VGA）
DVI输入卡， DVI-D
HDMI输入卡，标准HDMI接口（29pin）
视频输入卡，BNC视频接口
SDI输入卡，标准BNC接口
●输出接口类别
VGA输出卡(DVI-I转VGA)，HD15PIN（VGA）
HDMI输出卡，标准HDMI接口（29pin）
DVI输出卡， DVI-D
视频输出卡，BNC视频接口
●输入输出支持分辨率
VGA:1920x1080@60Hz以下所有分辨率
DVI:1920x1440以下所有分辨率
HDMI:1920x1440以下所有分辨率
CVBS:576i/480i
●其他常规参数
单卡输入输出通道数：4路
输入口自带EDID
每个输入端口自带一个绿色LED信号指示灯
3U机箱：4-16输入，4-16输出
6U机箱：4-32路输入，4-32路输出
交换内核 采用超强抗干扰的单通道5.25Gbps速率的高速数字交换内核，切换速度<=100ns
控制端口 RS-232，9针COM连接口(公头)，波特率9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND；带串口环出功能；以太网网络控制，全双工，TCP/IP Server或UDP模式,自适应10M或100M方式
显示方式 单屏自适应满屏显示
控制软件 AFLY或UsefulStone控制软件
工作温度 0 —70℃
工作湿度 5%—95%RH
电源电压 输入AC 220V-240V 60Hz
功率 55W（3U机箱）/120W（6U机箱）
尺寸 标准6U机箱 1143px x 750px x 666.75px（长x宽x高）
标准3U机箱1143px x 750px x 333.75px（长x宽x高）
1) 支持Android安卓或APPLE苹果手机，通过5G、4G、wifi无线网络即可上传主机程序和交互控制，实现互联网远程或局域网本地的可视化控制；
2) 云界面支持自由拖拽，支持png/bmp/jpg/gif等几乎所有常规图片、图形、文字、3D/2D按键；
3) 云服务器前端支持在线编程，云端学习红外代码，云端上传主机程序，云端保存控制界面和控制命令；
4) 云服务器后端支持分级管理（分级包括：总管理后台、管理后台、用户后台），支持密码保护登录；
5) 支持真人语音可编程（语音合成）功能，点击触摸屏按钮，中控能准确无误的把按钮上的文字读出来；
6）支持有线控制，也支持无线（免布线）控制，支持独立开发的UsefulStone石头码无线和有线石头码控制协议，对所有受控设备实现免布线或有线控制；
7）CPU采用最新四核处理器，搭载高速EEPROM内存，并行运算处理各种复杂的控制逻辑,支持动态编程存储控制数据和协议；
8）支持US-7/US-8/US-10无线触摸屏，通过wifi无线网络即可上传主机程序和实现控制；
9）支持US-4L/US-5L/US-7L有线触摸屏，通过UsefulStone石头码有线网络实现控制；
10）支持US-UNS分布式可视化交互控制、音视频采集、高清信号显示和切换，调用本机所有软件、硬件通讯接口，实现动态双向反馈和控制；
11）支持US-CUSTOM自定义传感器、支持红外、雷达、温度、湿度、PM2.5、PM10、TVOC、CO2等环境传感器接入，实现动态双向反馈和控制；(选配)
12) 2路Internet有线网络接口，其中一路支持无线触摸屏人机交互界面控制；另一路支持HTTP、TCP/IP或UDP/IP网络双向通讯控制，例如通过网络控制电脑开关机、音量大小调节、播控系统、网页、PPT等；
13) 2路WiFi无线网络接口，其中一路支持无线触摸屏人机交互界面控制；另一路支持独立开发的UsefulStone石头码无线网络控制协议；(选配)
14) 1路315mHz无线射频，内置315mHz无线射频功能模块，学习315mHz无线射频波形，配合专业315mHz无线射频学习软件，实现所见即所得的315mHz无线射频控制；(选配)
15) 1路433mHz无线射频，内置433mHz无线射频功能模块，学习433mHz无线射频波形，配合UsefulStone千锤专业433mHz无线射频学习软件，实现所见即所得的433mHz无线射频控制；(选配)
16) 16路独立可编程RS-232控制接口，内置防静电抗浪涌保护电路，可以收发300-115200波特率、支持奇偶校验、16或ASCII数据格式等；
17) 8路独立可编程RS-485控制接口，内置防静电抗浪涌保护电路，可以收发300-115200波特率、支持奇偶校验、16或ASCII数据格式等；
18) RS232或RS485控制接口支持双串口冗余备份功能，如果串口通讯出现异常，可以直接热插拔出现异常的那1路控制线到冗余备份的任意1路串口接口上，无需更换主机，更加人性化和强壮化，达到真正的专业工程级水平；
19) RS232或RS485控制接口支持并联控制，通过动态300-115200波特率和控制协议变化，实现一个端口控制多台不同波特率不同通讯协议的设备；
20) RS232或RS485代码实时在线测试功能，编写好的232或485代码，可以实时测试一下，看看要控制的设备受不受控，极大的方便现场编程人员。
21) 8路独立可编程IR红外发射凤凰接口，支持38.4kHz红外波形发射，支持一键发射多个红外代码，内置智能红外学习功能模块，学习38.4kHz红外波形，配合UsefulStone千锤专业红外学习软件，实现所见即所得的红外控制；
22) 8路数字I/0输入输出控制口，带保护电路，支持0-35V数字输入信号，实现门禁、红外、雷达等传感器接入；
23) 8路弱电继电器控制接口，既可输出额定2A/5V数字信号，也可输出额定10A/220V电流；
24) 2U高度，19英寸标准机箱外壳，采用高强度铝合金面板，塑造自由弧度造型的外观，电子元器件采用先进的SMT贴片式生产工艺；
